PE給水管道施工工藝流程：
1、機械開挖至基底20cm
2、人工開挖至基底
3、基槽驗收合格
4、基礎施工
5、下管安裝
6、接口
7、安裝閥門，消防栓
8、砌筑檢查井
9、管線試壓
10、沖洗消毒
11、管道回填
管道主要工序施工方法及要點：
基槽開挖
1.施工前復測準備接入的管線的位置和高程，與設計高程無誤時方可進行施工（連接原有管道）。施工中執行二級測量復核制度，定期檢查，做好施工的原始記錄，及時進行成品測量。開槽時要認真了解交叉口的現狀管線及其他障礙物，以便開挖時采取妥善的加固保護措施。
2.機械開挖基槽，槽底預留20cm左右，由人工清理槽底，確保槽底原狀土不受擾動。
3.開挖高層度為1：0.25 （挖深＞2.5m 時，撥臺寬度為0.5m），如遇土質較差時，坡度適當放大，如位置受限，需采取必要的支護，防止坍塌。
4.開槽后，在下管安裝前約請有關人員包括監理，業主驗槽合格后方可進行下道工序。（本工程根據設計院S-R-12工程設計變更通知單要求，不需施工管基礎。）

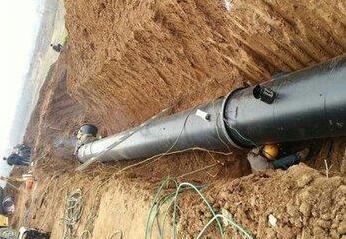

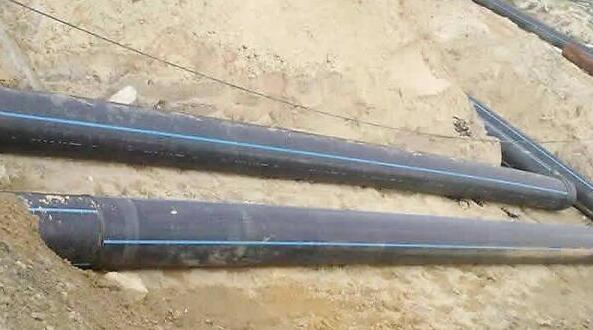

管道施工
1.主管采用球墨鑄鐵管，橡膠圈承插接口，過橋管采用D325×8 焊接鋼管，沿路預埋支管采用D219×6 焊接鋼管。
2.施工前需對管件及閥門進行試驗檢測，其壓力等級不應低于管道工作壓力的1.5倍，材料進場后及下管前要對管材及附件進行檢驗，包括文字證明和實物檢查。
3.管材在運輸，裝卸及堆放過程中嚴禁拋扔或激烈碰撞。管道的鋪設應在驗槽合格后方可進行，在鋪設管道前要對管材，管件等重新進行一次外觀檢查，發現有問題的管材和管件均不得使用。
4.管材的吊運及放入槽內時，應采用可靠的軟帶吊具，平穩下溝，不得與槽底和槽壁發生劇烈碰撞。配管時沿溝槽分散配置，減少二次搬運，為確保下管位置的準確，需在管內放置帶有中心刻度的水平尺，檢驗時看管道坐標中心線上下垂的中心吊線與水平尺的中心是否重合。
管節安裝：
一、安裝前首先清除管內和插口處的粘沙和毛刺，并將橡膠圈表面的油污物清除干凈。
二、驗槽合格后下管，為防止浮管直接在管道無接口處先部分回土，同時應 先回細土，防止石塊碎磚損傷管道。
三、固化管道連接時在插入管放置橡膠圈，并確保橡膠圈不翹不扭，均勻一致的卡在槽內，如有忖里破損，應在承插部分涂刷植物油潤滑，隨之將管自插口輕輕插入承口內，撥正管道后使用手拉葫蘆拉緊（管子的插入高層度需在管口做好記號），每個承插口的較大轉角不得大于4°21′。
管道的三通，彎頭及閥門處按設計要求設置管墩和支墩，安裝完成24 小時后應及時進行水壓試驗，管道清洗和隱蔽工程驗收工作，并及時填寫各項驗收記錄，同時進行回填，并分層夯實。
鋼管及鋼制管件焊接
1:焊接方法采用手工焊接，焊接條件為固定口和轉動口全位置焊接，焊接材料按規定選用E4303 電焊條或達到該要求的焊條。
2:鋼管破口開制方法為機械開制，型式為單V 型對接。破口角度55-65度，間隙為0-2mm，鈍邊為0-2mm。
3:焊接設備采用BX 系列焊機，焊接電流種類為交流，無極性。焊條在使用前必須烘干，保溫1-2 小時。
4:焊接順序采用先仰，后立，再平焊的順序，結合先里后外先難后易的原則進行焊接，焊縫成型采用多層壓道焊，焊縫為三道完成，靠前道采用焊條3.2mm，電流120-140A：第二道采用焊條4mm，電流140-160A：第三道焊條采用4mm，電流采用180-220A：層間必須清理檢查合格，方可進行下道焊接。焊接外觀要求必須達到規范要求，不合格部位采用氣割，磨光機返修直至達到要求。
焊接注意事項：
一.直埋鋼管施工，兩相鄰環形焊縫中心之間距離不小于2m。
二.不得在焊縫兩側加熱延伸管道長度，不得用螺栓力度強拉緊和夾焊金屬填充物等方法對接管口。
三.管子及管件對口前應檢查坡口的外形尺寸和坡口質量，坡口表面應整齊，光潔，不得有裂紋，銹皮，熔渣和其他影響焊接質量的雜物。
四.根部必須焊透，潮濕的焊件必須烘干。
管道防腐處理
1:鋼管及管件防腐內壁采用水泥砂漿忖里，外壁采用IPN8710加強級防腐油漆 （一底一布三油）。
2:我部使用管材均采用生產廠家經過防腐處理的成品管材，本方案對外壁防腐處理的檢驗方法和內壁處理工藝和檢驗方法進行說明。
3:管材外壁防腐處理檢驗方法：
（1）固化檢驗，用指甲力刻不留痕。
（2）外觀防腐層表面平整，無褶皺和鼓包，玻璃布網眼灌滿漆。
（3）厚度檢測，以規定厚度為標準，用測厚儀檢驗。
（4）粘著力檢驗，應在防腐層固化后，用力撕切口防腐層，不易撕開，破壞處不露鐵為合格。
4:管材內壁水泥砂漿防腐層的施工方法：
（1）內壁水泥砂漿的施工采用先在廠家單根預制，管道安裝焊接完成后，土方回填變形穩定后，再進行接口的內壁處理。
（2）內壁砂漿施工前應先檢查管道的變形情況，其豎向變形不大于設計規定值，且不得大于管徑的2%。
（3）施工前，管內必須進行清掃，除去管內壁松散的氧化鐵皮，浮渣，泥土，油脂，焊渣，污雜物等附著物，管道內壁焊縫凸起高度不得大于砂漿厚度的三分之一。
（4）除接口采用手工涂抹外，其余均采用機械噴涂。
（5）水泥砂漿必須采用機械充分混合攪拌。砂漿稠度應符合忖里的均勻密實度要求，砂漿應在初凝前使用。
（6）水泥砂漿重量比可在1：1~1：2范圍內選用，水泥砂漿塌落度宜取60~-80mm，當管徑小于1000mm時允許提高，但不宜大于120mm，水泥砂漿抗壓強度不得低于30MPa。
（7）對彎頭，三通特殊管件和鄰近閘閥附近管段可采用手工涂抹，并以光滑的漸變段與機械噴涂相連接。
（8）水泥砂漿達到終凝后，必須進行澆水養護，保持內壁濕潤狀態應在7天 以上。養護期間管段內所有孔洞嚴密封閉，當達到養護期限后，及時充水，否則需繼續養護。
水泥砂漿內壁檢測方法：
（1）砂漿厚度可用鉆孔法和測厚儀檢測，如使用測厚儀需經檢測部門驗證。管徑小于800mm 的管道，取靠近管段兩端檢測，在100mm管段內取2個斷面，每個斷面上檢測2個點，如其中一個點不合格，則再取4 個斷面，如其中仍有2個點不合格，則該檢測段不合格。
（2）砂漿表面平整度使用30mm直尺平行管道軸線測定砂漿表面和直尺之間的空隙。
（3）砂漿表面粗糙度，機械噴涂采用樣板比較，手工涂抹施工時，以手感覺光滑無沙粒感檢驗。當認為需檢測實際n 值時，可在管道通水后進行流量試驗。
（4）砂漿因收縮引起的裂縫，但其寬度小于或等于1.6mm 且沿管道軸線的長度不大于管道圓周長度和不大于5mm 時可以不修補，當裂縫大于1.6mm時，經加強養護后裂縫能自動變好者，可認為合格。
（5）砂漿表面缺陷（麻面，沙穴，空窩等現象）。每處不得大于5cm，單個缺陷高層度根據管徑大小不得大于厚度公差的數值。
（6）以手錘輕擊砂漿表面的音響判斷空鼓，每處空鼓面積不得大于400cm2。
閥門，法蘭的安裝
1:按要求嚴格對閥門，法蘭及附件進行外觀和試壓等檢測，確保施工質量。
2:閥門的安裝：
（1）安裝前認真校對型號，規格是否符合設計要求，并根據水流方向確定其安裝方向。
（2）安裝前需檢查閥門和閥盤是否靈活，有無卡住和歪斜，閥盤關閉是否嚴密，填料是否完好，填料壓蓋有無足夠的調節余量，是否進行了壓力試驗檢查，不合格的閥門不得進行安裝。
（3）閥門安裝的位置不得妨礙設備，管道和閥門本身的安裝，操作和維修，安裝高度一般以手輪距離地面1~1.2米。
（4）對于水平管路上的閥門，閥桿一般安裝在上半圓范圍內，閥桿不宜向下安裝，垂直管路上的閥門，閥桿應沿著巡回操作信道方向安裝，并且應盡可能集中布置，以方便操作。
（5）螺紋閥門安裝，須在閥門的出口處加裝活接頭，以方便拆裝和維修，閥門的操作機械和傳動裝置應進行必要的調整和整定，使其傳動靈活，指示準確。
管道溝槽回填
（1）溝槽回填時，管道兩側同時均勻回填，以避免管線水平位移。
（2）回填時應先回細土，防止石塊碎磚損傷管道和鋼管的防腐層，回填時應分層夯實，當土層含水量較低時適當灑水，確保土層夯實。
（3）回填時分兩次回填，靠前次管道鋪設安裝完成后即對管線除接頭部位進行回填（回填高度不小于0.5m），管道試驗合格后再對管線進行二次回填。
管道的沖洗消毒
根據業主的要求施工地段的水源情況安排施工。（需潔凈水源），具體操作如下：
（1）給水管道在水壓試驗后，應進行沖洗和消毒，沖洗時應使用流速不小于1.0m/s 的水流連續沖洗，直到出水口處濁度，色度與入水口處沖洗水濁度，色度相同為止。
（2）沖洗后還要用每升水含20-30mg 的游離氯的水灌管道進行消毒，含氯水應在管道內滯留24 小時以上。
（3）消毒完成后再用飲用水沖洗，并經有關部門取樣檢驗，符合國家生活用水標準方可使用。
